数控机电驱动键槽机床

简介：该精密键槽推拉机床复合了拉床刨床插床的优点，可加工多种精密键槽及其它精密型面，是中国市场唯一的国产高端精密键槽推拉机床，它不仅具有全新的加工慨念、优良的加工性能、精确的尺寸控制、智能的人性化操作界面、而且具有优于传统设备的加工效率和极具竞争力的价格优势

机电驱动键槽机床复合拉插刨三者的优点，受力情况好，并具有多种特定的定心夹紧装置，使定心容易，加工速度快，加工精度高，在欧美发达国家采用该原理生产的键槽机床已经基本取代老式插床进行键槽加工。  加工应用范围                                              性能特征

1.     内孔平键键槽                        1.可加工淬火前和淬火后的材料

2.     不同齿形内花键                      2.加工精度高

3.     孔内螺旋油槽                        3.加工速度快

4.     螺旋内花键、锥形内花键              4.操作简单，几乎不须维护

5.     盲孔键槽、盲孔型面                  5.节约能源高，加工成本低

6.     内螺旋齿轮                          6.机床结构紧密，占地面积小

7.     特殊内孔成形                       7.机床性能稳定，使用寿命长

8.     特殊外部成形                         8.采用程序控制



 1.采用精密滚珠丝杠作往复和进给运动2.比液压机床环保，并节约了液压油3.使用触摸屏控制，可预先设置切削速度、回程速度以及进给速度4.作为选项，可提供手动和自动分度盘、开放式和闭式自动机械夹持机构

规 格	NCK32	NCK50	NCK70	NCK100	NCK125
键槽宽(mm)	3-32	3-50	3-70	3-100	6-125
最大键槽长(mm)	425	425/600	600/750/1000	600/750/1000	750/1200/1500
孔径范围（mm）	ф10-130	ф10-230	ф10-500	ф10-500	ф20-500
切削速度(m/min)	0-15	0-15	0-25	0-35	0-35
回程速度(m/min)	0-20	0-30	0-30	0-35	0-35
进给量(mm)	0.01-1.5	0.01-1.5	0.01-2	0.01-2	0.01-2
最大工件重量(kg)	10000	15000	15000	20000	20000

注：1.如超出表中尺寸范围，可根据用户需要特制。2.可根据用户需要将长形刀具导轨做成升降式。

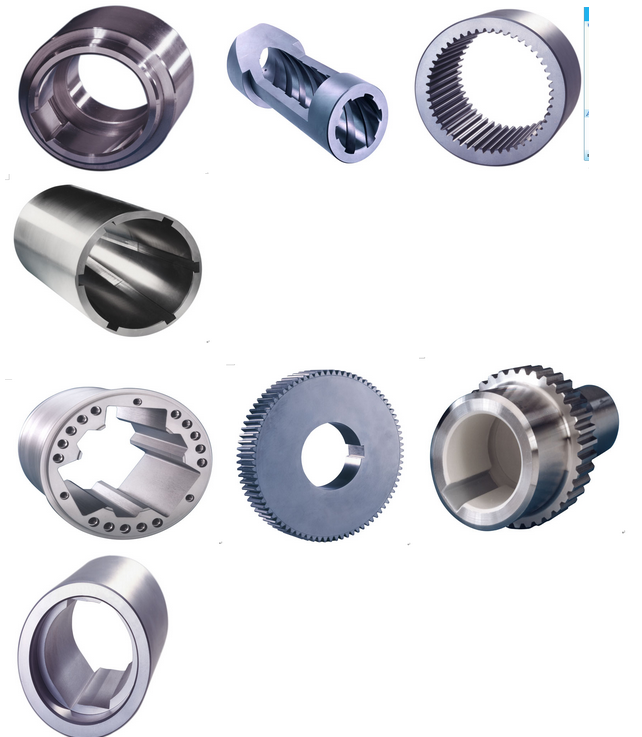

加工零件示范
